O que é a Caixa de Medição M + T e quando ela é exigida?

O que significa Caixa de Medição M + T?

A caixa de medição M + T é o conjunto destinado a abrigar:

• M – Abriga o conjunto de medição (medidor, blocos de aferição, TC’s, e chave geral de entrada).
• T – Abriga o disjuntor (ou chave seccionadora) que abastece diretamente o cliente.

Quando a demanda de corrente elétrica é muito alta, usa-se caixas especiais como a “MT”, que é uma união entre a Caixa “M” e a Caixa “T”. Com esse conjunto, é possível fazer a medição de consumo direta e indiretamente com uma melhor acomodação dos componentes necessários.

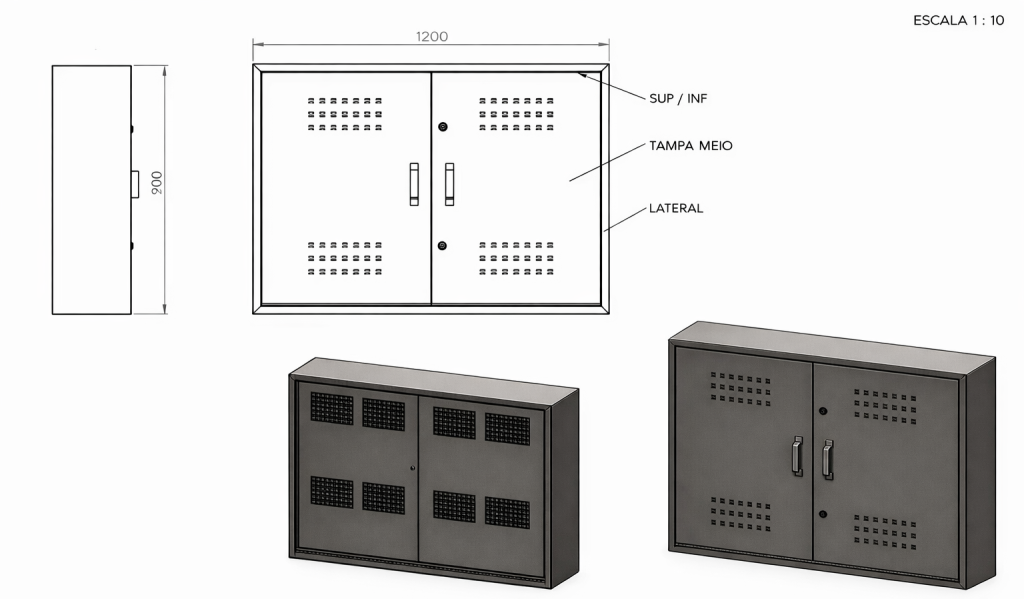

Caixa M

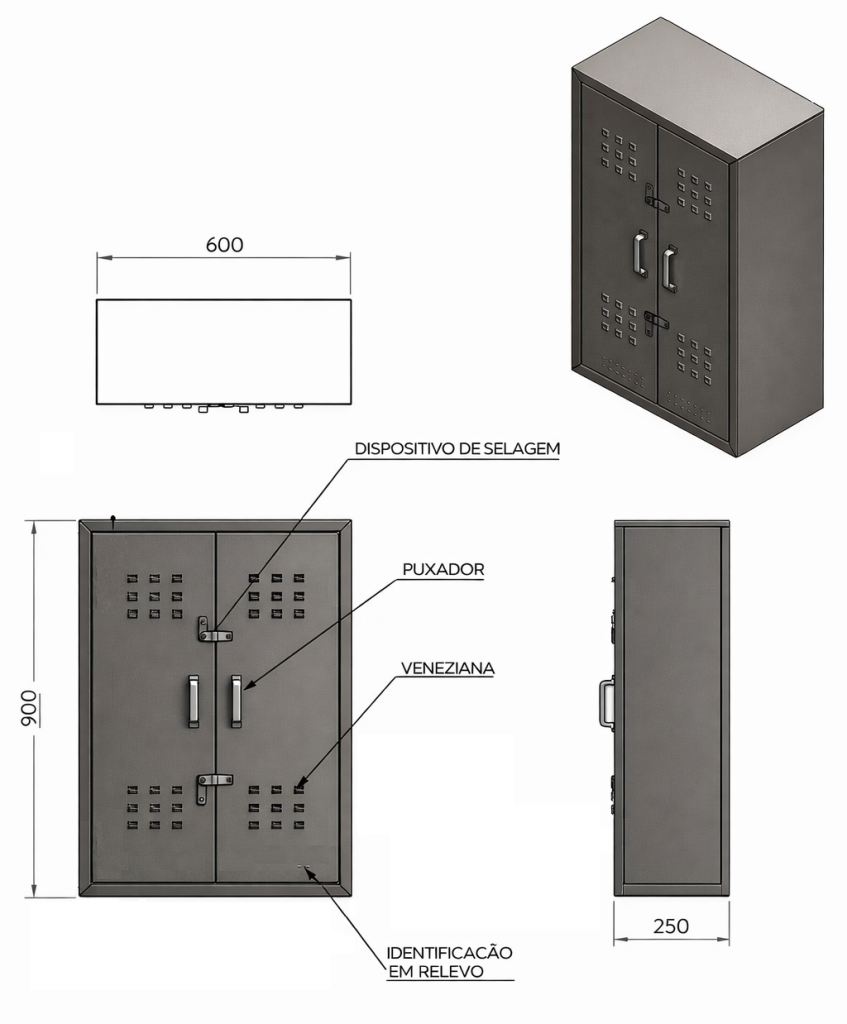

Caixa T

Para que serve a Caixa de Medição M + T?

A principal função da caixa M + T é garantir:

• Medição correta do consumo de energia
• Segurança da instalação elétrica
• Conformidade com as normas técnicas
• Atendimento aos padrões exigidos pela concessionária

Além disso, ela é essencial em instalações onde a demanda elétrica ultrapassa os limites da medição direta.

Quando a Caixa M + T é exigida?

A exigência da caixa de medição M + T depende das normas da concessionária local, mas geralmente ocorre em casos como:

• Instalações comerciais e industriais
• Prédios residenciais de médio e grande porte
• Entradas de energia trifásicas
• Sistemas de baixa tensão com alta corrente
• Instalações em média tensão

Aliás, cada concessionária (como CPFL, Elektro, Enel, entre outras) possui um padrão próprio, definindo dimensões, layout interno, tipo de fechamento e pontos de lacre.

Diferença entre Caixa de Medição M, T e M + T

• Caixa M: utilizada em medição direta, sem transformadores de corrente
• Caixa T: abriga apenas os TCs
• Caixa M + T: reúne medição e transformadores no mesmo conjunto, otimizando espaço e organização

A escolha correta evita reprovações na vistoria e atrasos na liberação da energia.

Normas técnicas aplicáveis

A fabricação e instalação da caixa de medição M + T devem seguir normas técnicas e padrões rigorosos, como:

• ABNT NBR 5410 – Instalações elétricas de baixa tensão
• ABNT NBR 14039 – Instalações elétricas de média tensão
• Padrões técnicos específicos da concessionária de energia

Além disso, a caixa deve permitir acesso lacrável, garantindo segurança e confiabilidade da medição.

Por que escolher um fabricante especializado em caixas M + T?

Optar por um fabricante experiente faz toda a diferença para:

• Garantir conformidade com normas e concessionárias
• Evitar retrabalho e reprovação em vistorias
• Ter durabilidade, segurança e acabamento adequado
• Receber orientação técnica na escolha do modelo correto

A Lintemani Eletrometalúrgica atua há décadas na fabricação de caixas e quadros de comandos elétricos, desenvolvendo soluções sob medida para atender aos mais diversos padrões exigidos pelo mercado e pelas concessionárias.

Caixa de Medição M + T é com a Lintemani

Portanto, se você precisa de caixas de medição M + T fabricadas com qualidade, robustez e em conformidade com as normas técnicas, a Lintemani oferece soluções confiáveis para projetos elétricos comerciais, industriais e prediais.

Então, entre em contato com a equipe da Lintemani e solicite uma orientação técnica para o seu projeto.
