Tudo Sobre a Caixa H (CPFL)

28.10.2024 | Categoria: Caixa H

Tudo Sobre a Caixa H (CPFL). A caixa “H” (CPFL) é um quadro de medição padronizado, ideal para medir o consumo de energia elétrica e proteger as cargas instaladas. Além disso, este tipo de quadro é amplamente utilizado por empresas de energia. E pode atender tanto demandas de medição direta quanto indireta, dependendo da necessidade do cliente e das exigências do projeto. Então, neste artigo, explicamos o que é a caixa H, seus usos e características que a tornam essencial em instalações elétricas de alta performance.

Tudo Sobre a Caixa H (CPFL)

Caixa H para Medição Direta e Indireta

A caixa H tem a flexibilidade de se adaptar a diferentes tipos de medição, com funcionamento variado conforme a demanda energética e o perfil de consumo.

  1. Medição Direta: Nesta modalidade, a caixa H pode comportar até seis clientes. Sendo configurada para medir o consumo de energia de forma independente, como em quadros de medição comuns. No entanto, para evitar interferências e manter o padrão de segurança, a caixa H não permite a instalação acoplada de outro quadro de medição.
  2. Medição Indireta: Para clientes que precisam de uma medição mais específica, como os de maior demanda, a caixa H pode ser equipada com um único medidor e transformadores de corrente (TCs) instalados internamente. Neste caso, a instalação dos TCs dentro da própria caixa possibilita uma medição precisa e segura, protegendo os equipamentos contra sobrecargas e variações na rede.

Características e Diferenciais da Caixa H (CPFL)

A caixa H oferece recursos adicionais que a destacam de quadros convencionais de medição, especialmente pela proteção, praticidade e adaptação às necessidades normativas:

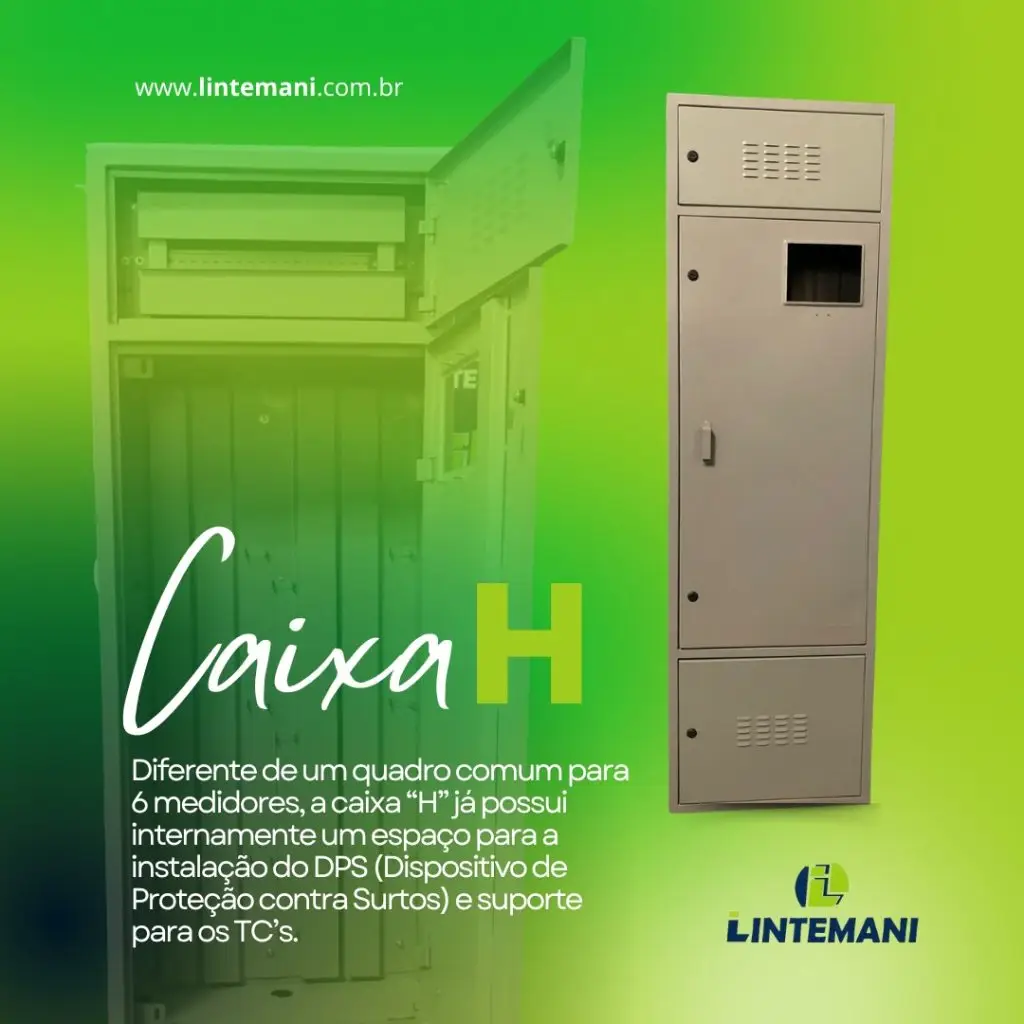

  • Dispositivo de Proteção contra Surtos (DPS): Diferente de outros quadros comuns, a caixa H já vem com espaço interno para o DPS, um item essencial para proteger equipamentos contra surtos elétricos, como aqueles causados por descargas atmosféricas ou falhas na rede. Isso evita danos à instalação e aumenta a segurança dos equipamentos conectados.
  • Suporte para Transformadores de Corrente (TCs): A presença do suporte para TCs dentro da caixa H simplifica a montagem e a instalação dos componentes de medição indireta, oferecendo uma solução mais compacta e organizada para o sistema.
  • Base Tipo “Soleira”: Em projetos de instalação que exigem durabilidade e resistência a condições climáticas, a base tipo “Soleira” é um diferencial. Ela facilita a entrada dos cabos de energia, além de proporcionar uma camada adicional de proteção contra umidade e intempéries, prolongando a vida útil do equipamento e garantindo seu funcionamento seguro.

Para Que Serve a Caixa H em Projetos de Energia?

A caixa H é essencial em instalações elétricas que exigem controle preciso do consumo de energia e proteção dos equipamentos. Além de atender aos padrões da concessionária, ela permite uma estrutura robusta para medição em diversos perfis de consumo. Desde pequenas instalações residenciais até demandas comerciais e industriais.

Invista na Qualidade e Segurança com a Lintemani Eletrometalúrgica

A Lintemani Eletrometalúrgica é fabricante experiente e comprometida com a qualidade e segurança na produção de quadros de medição, incluindo a caixa H (CPFL), feita sob rigorosos padrões de qualidade. Portanto, entre em contato com a Lintemani para garantir o melhor em caixas de medição, personalizadas para atender às exigências dos seus projetos de energia.
